HIWIN上银 RDI 上银滚珠丝杠型号查询
扫码获取价格库存技术资料
- 品牌: 上银丝杠 HIWIN丝杠
- 分类: 无法兰双螺母内循环型RDI
- 类型:
- pk码: 0001D3100000001CEKJ6
- 属性: HIWIN上银 RDI 上银滚珠丝杠型号查询，-HIWIN上银 RDI 上银滚珠丝杠型号查询-HIWIN上银 RDI 上银直线导轨和丝杠哪个好 上银丝杠是一种常用的机械传动装置，可将旋转运动转化为直线运动。它主要由螺纹钢杆和螺纹母配合而成，通过螺纹的间隙摩擦力使工作件在螺纹钢杆上移动。它具有传动效率高、精度高、可靠性好等优点，被广泛应用于各种机械设备中。上银丝杠的参数包括直径、螺距、螺纹型式等，不同参数的选择会对其性能产生重要影响。 首先，直径是指螺纹钢杆的直径大小。一般来说，直径越大，-HIWIN上银 RDI 上银滚珠丝杠型号查询--HIWIN上银 RDI 上银滚珠丝杠型号查询-

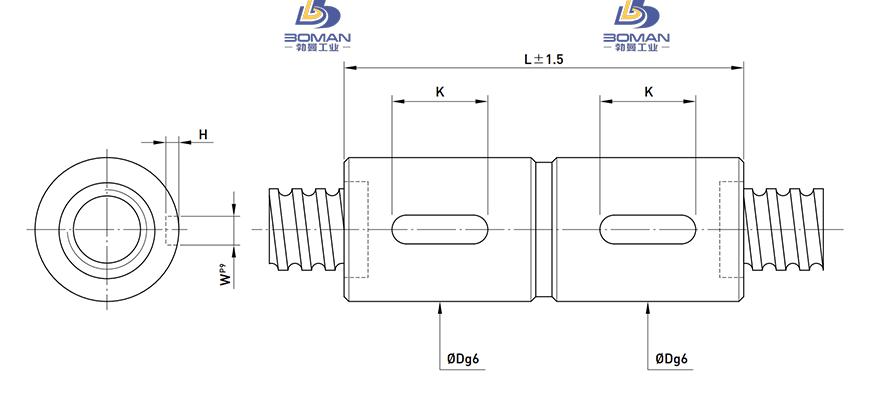

HIWIN上银 RDI 上银滚珠丝杠型号查询 产品参数
尺寸 单位：mm
| 丝杠轴外径 |
32
|
|
| 导程 |
10
|
|
| 丝杠轴底径 |
26.91
|
|
| 滚珠节圆直径 |
33.4
|
|
| 钢球直径 |
6.35
|
|
| 精度等级 |
|
|
| 螺母直径 |
51-56
|
|
| 法兰直径 |
|
|
| 螺母长度 |
155
|
|
| 螺母安装 | PCD |
|
| 额定动负载 | CaN |
3252
|
| 额定静负载 | C0aN |
7102
|
| 有效圈数 |
4
|
|
| 法兰盘宽度 |
|
|
| 法兰安装孔通孔直径 |
|
|
| 法兰安装孔沉孔直径 |
|
|
| 法兰安装孔沉孔深度 |
|
|
| 轴向刚度 | KNm |
82
|
HIWIN上银 RDI 上银滚珠丝杠型号查询此型号部分数据来源于NSK W1501FA-3PG-C5Z20 NSK丝杠西田加工中心
